A principal função de um disjuntor motor é proteger os motores elétricos utilizados em larga escala na indústria, grandes edifícios e centros comerciais.
Com o modelo adequado, as instalações elétricas e os equipamentos ficam protegidos contra danos e riscos de incêndio causados por sobrecargas e curto-circuitos.
Disjuntor comum x Disjuntor motor: qual a diferença?
Embora os disjuntores padrão tenham um menor custo, eles não foram projetados para a proteção de motores. Portanto, seu uso inadequado pode colocar em risco toda a operação.
O disjuntor motor é projetado com um limite de disparo por curto-circuito muito mais alto. Isso evita o risco de desarmes indevidos durante a fase de partida do motor ou por conta de uma sobrecarga transitória.
Além disso, ele atua ao detectar a falha de fase protegendo o equipamento contra o funcionamento irregular ou o superaquecimento.
O disjuntor motor pode também ser utilizado com um Contato Auxiliar, um componente de comando que envia um sinal para parte ou partes do circuito, alertando qualquer mudança de estado do disjuntor motor.
A escolha do disjuntor motor para cada operação
A escolha do disjuntor motor adequado é fundamental pra uma proteção elétrica eficaz, garantindo a continuidade da operação em todas as condições.
Para o correto dimensionamento é necessário conhecer a corrente nominal (In) do motor que o disjuntor vai proteger, o tipo do motor (monofásico ou trifásico) e o fator de serviço (1,15 ou 1,25 representam 15% ou 25% a mais de carga que o motor suporta). Esses valores são encontrados normalmente na placa de identificação do motor.
Para calcular o dimensionamento, multiplique a corrente nominal (In) pelo valor do fator de serviço. Com o resultado, consulte a tabela da Elitek encontrada na Ficha Técnica
https://www.elitek.com.br/produtos/disjuntor-motor
Selecione a faixa de ajuste do disparador térmico e encontre o modelo adequado.

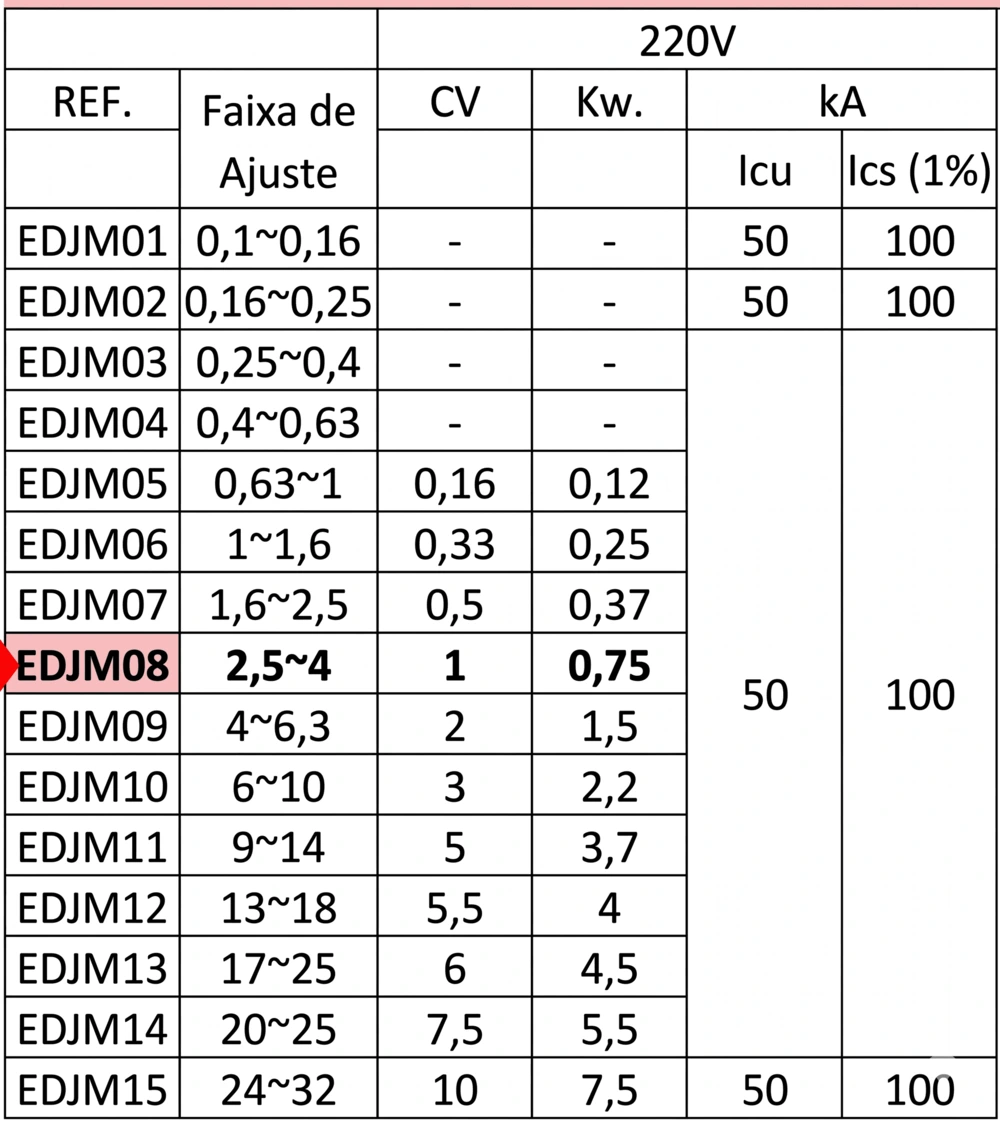

Exemplo de dimensionamento
Para uma máquina com a tensão de 220V, a uma corrente nominal (In) de 2,89A e um fator de serviço de 1,25, multiplique 2,89 por 1,25. O resultado aproximado é de 3,62A. Consultando a tabela da Ficha Técnica, em Motores Trifásicos 220V, vemos que a faixa que atende ao nosso exemplo é entre 2,5A a 4A, que corresponde ao modelo EDJM08.
Vale a pena investir na proteção de máquinas e equipamentos
Proteja sua operação com um disjuntor motor de alta tecnologia e dimensionado corretamente para o seu equipamento. Com isso, você evita danos e aumenta a vida útil das suas máquinas.
Entre em contato com a nossa equipe para mais informações sobre a aplicação de disjuntores motores, de acordo com as necessidades da sua operação.
